CBN磨棒锥面磨削和内孔磨削方法
时间:2021-08-02    点击:210

CBN磨棒锥面磨削和内孔磨削方法

  CBN磨棒锥面磨削和内孔磨削方法有哪些呢?下面由东巨磨具店就为大家分享砂轮锥面磨削和内孔磨削方法

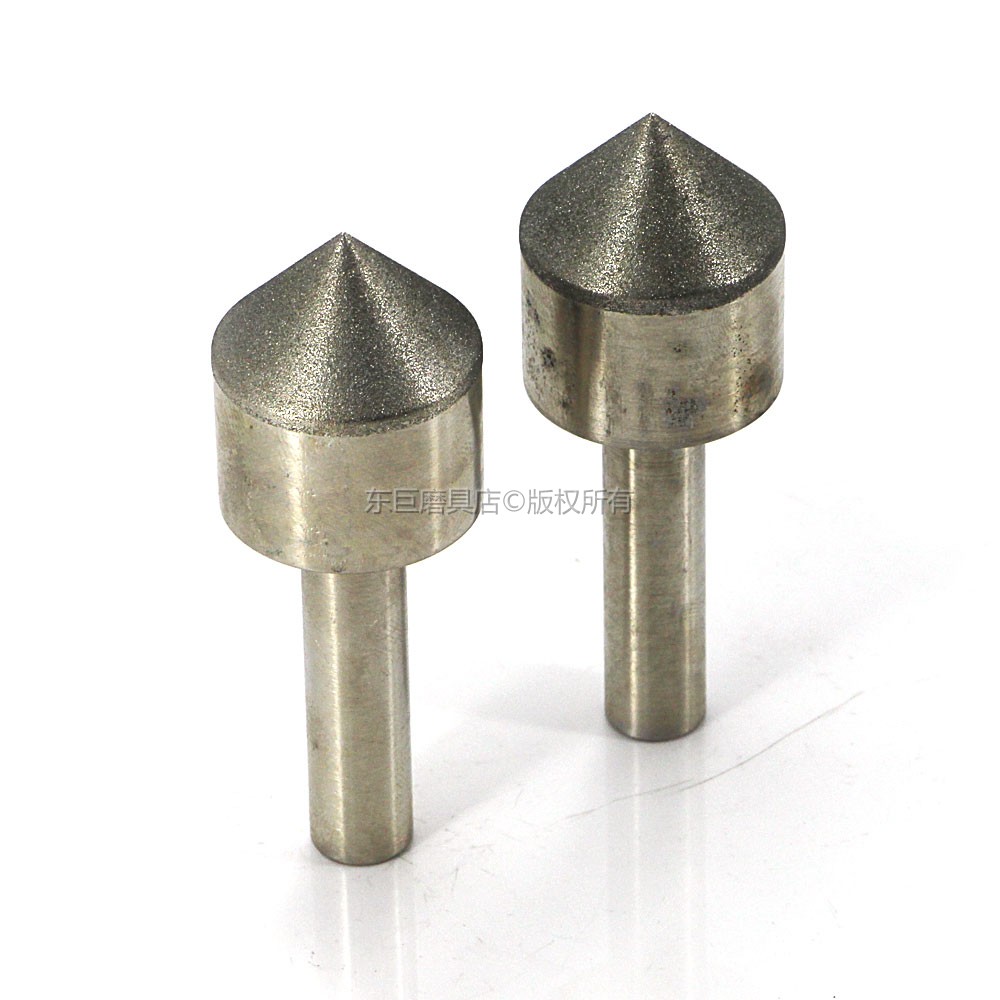

  一、锥面磨削

  磨削锥面时,工件轴线必须相对于砂轮轴线偏转圆锥斜角,磨削外圆锥面通常在外圆磨床上进行。

  磨削锥角较大的外圆锥面时采用转动头架或砂轮架的方法进行磨削,磨削锥角较小的外圆锥面时还可以采用转动工作台的方法进行磨削。

  磨削内圆锥面是在内圆磨床或万能外圆磨床上用CBN内圆磨头进行磨削的,其磨削方法基本与磨削外圆锥方向相同。

  二、内孔磨削

  磨削内圆通常是在内圆磨床或万能外圆磨床上用CBN内圆磨头进行磨削。磨削内圆时,工件的装夹一般采用三爪或四爪卡盘,利用工件的端面和外岡作为定位基准装夹,其中,以四爪卡盘通过找正装夹工件用得较多。

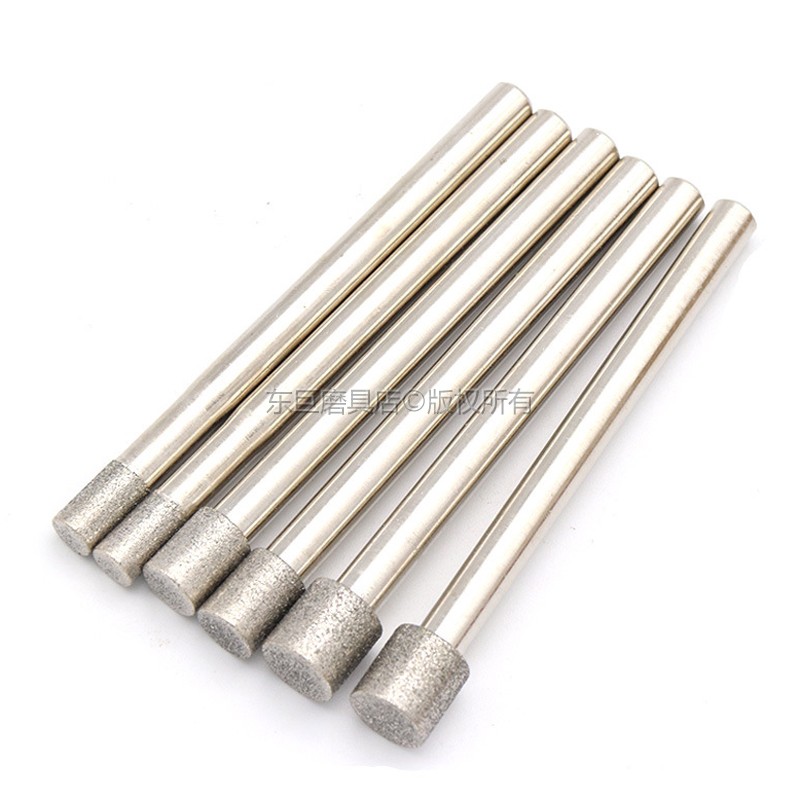

  由于磨削内圆使用的CBN磨棒直径小,尽管它的转速很高(一般每分钟达到1万~2万转〉,但切削速度(线速度〕仍比磨削外圆时要小,使工件表面质量不易提高。另外,磨削内圆时,磨棒总长太长,砂轮轴又细,刚性差,磨削吋易产生弯曲变形和振动,故切削用量要尽量低些;还有在磨削内壁时,产生的热量多,若冷却及排屑条件较差,工件易发热变形,砂轮也容易堵塞,因此,磨削内圆的生产率低,而且加工质量也比磨削外圆要差。

  由于平面磨床有立轴式和卧轴式之分,所以平面磨削方式也分为圆周磨削和端面磨削两种。

  圆周磨削是利用砂轮的圆周面来磨削。用圆周磨法磨削平面时,由于砂轮与工件的接触面积小,发热量少且排屑和冷却条件好,因此工件发热变形小,并且砂轮圆周表面磨削均匀,能获得较髙的加工质量,适用于磨削易翘曲变形的薄片工件,但圆周磨削的生产效率较低,仅用于精磨。

  端面磨削是利用砂轮的端面来进行磨削的,端面磨削时,由于砂轮轴伸出较短,而且主要是受轴向力,因而刚性好,能采用较大的磨削用量。此外,砂轮与工件接触面积大,磨削效率高,但发热量多,也不易排展和冷却,故端面磨削法质量较圆周磨削法低。
