平面磨床是磨床的一种。砂轮主要用于旋转和磨削工件,以达到所需的平面度。根据工作台的形状,可分为矩形工作台和圆形工作台两种。矩形工作台平面磨床的主要参数是工作台的宽度和长度。异形工作台的主要参数是工作台的直径。根据轴的种类不同,可分为卧轴磨床和立轴磨床。一种研磨工件平面或成形表面的磨床。主要类型有水平轴矩形工作台、水平轴圆工作台、垂直轴矩形工作台、垂直轴圆工作台和各种特殊平面磨床。

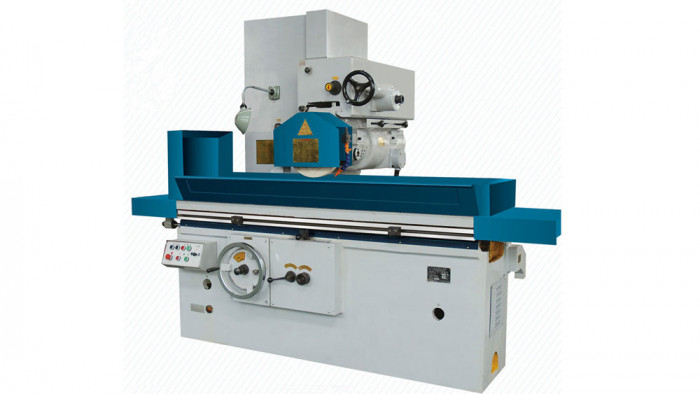

工件由矩形电磁工作台吸附或夹持在工作台上,纵向往复运动。砂轮架可沿滑座燕尾导轨作横向间歇进给运动,滑座可沿立柱导轨作垂直间歇进给运动。工件在砂轮周围磨削,磨削精度高。

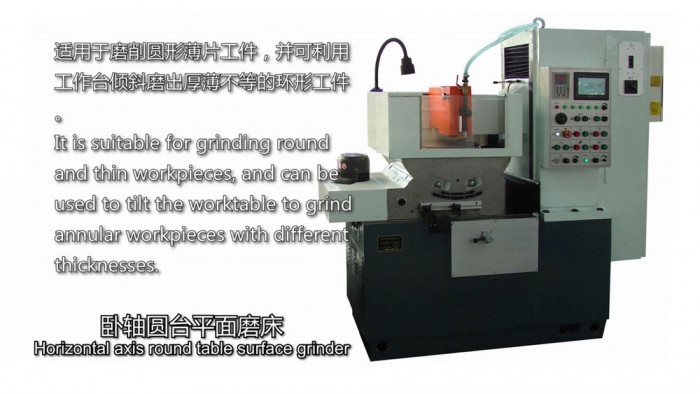

2、卧轴圆台平面磨床:
适用于磨削圆形和薄型工件,可倾斜工作台磨削不同厚度的环形工件。

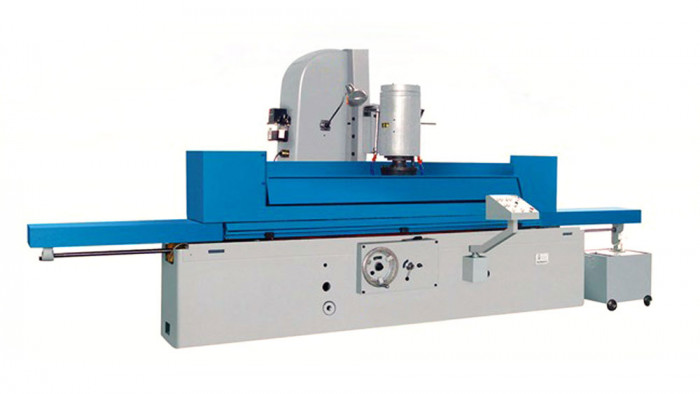

3. 立轴及矩形台平面磨床:
由于砂轮直径大于工作台宽度,所以磨削面积更大,适合批量高效磨削。

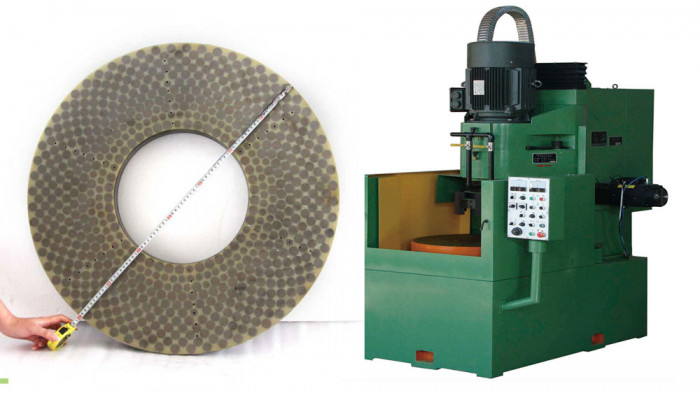

垂直布置的砂轮主轴用砂轮端面磨削工件,砂轮架可沿立柱导轨作间歇垂直进给运动。工件可在旋转圆台上连续磨削,生产效率高。为方便装卸工件,圆台还可沿床身导轨纵向移动。

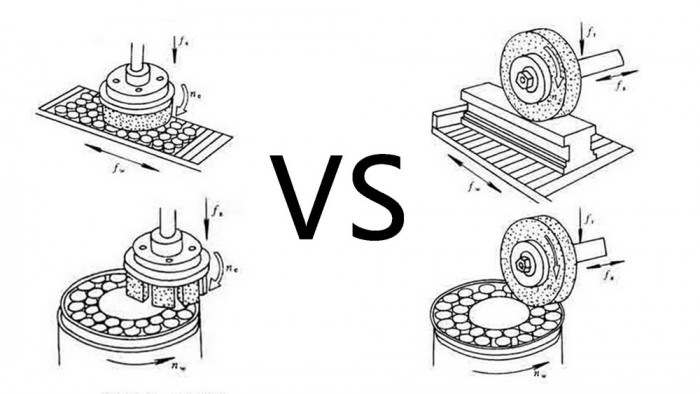

立轴平面磨床和水平轴圆台平面磨床的磨削方法有哪些不同:
两个方向作业的区别在哪里?
工件与砂轮接触面积小,热量少,排屑和冷却好,所以加工精度高,但产量低,广泛用于单件和小型-批量生产。
砂轮轴垂直安装,刚性好,可使用较大的切削量,砂轮与工件的接触面积大,生产率高。它适用于批量和批量生产。
